聚脲，因其共同的耐候性，耐紫外線，防黃變，耐酸耐堿耐溶劑，霎時(shí)固化，自潔，耐磨等優(yōu)良的特性被防腐界注重，大量用于混凝土和金屬構(gòu)造的外表防腐蝕。在聚脲施工過程中，關(guān)于基層外表的處置請求十分高，除了對混凝土含水量控制在6%以下的剛性請求外，還必需對混凝土外表處置停止嚴(yán)厲控制，這一這樣，才干確保聚脲和基層混凝土的附著力。當(dāng)然關(guān)于碳鋼和有色金屬外表處置除了到達(dá)GB8923規(guī)則的請求外，還必需思索到粗糙度對附著力的影響。



　　首先是噴涂聚脲對混凝土根底的請求。新做混凝土必需保證含水量低于6%，并且不得起砂，盡量堅(jiān)持一定的平整度，即2MI直尺平放，混凝土外表空隙高度不得大于3毫米。根底呈現(xiàn)蜂窩或者空穴，必需運(yùn)用高標(biāo)號(hào)速凝水泥停止修補(bǔ)，假如呈現(xiàn)跑砂缺陷必需運(yùn)用固沙劑停止固沙。



　　老舊混凝土層，必需根除外表附著物，如油漆涂料或者其他物質(zhì)（防水卷材等），假如有油污滲入公開，還需求運(yùn)用噴槍停止熱烘出油，留意烘烤溫度不得形成混凝土構(gòu)造的毀壞。



　　一切外表清算工作完成后，運(yùn)用300混凝土地坪自吸塵研磨機(jī)停止干磨，直至顯露混凝土自然的毛細(xì)孔。依據(jù)需求能夠選擇粗磨后細(xì)磨，用吸塵器徹底吸塵，涂刷聚脲專用底涂，充沛潤濕浸透。再在枯燥的底涂上面批刮聚脲專用膩?zhàn)?，打磨吸塵后備用，為聚脲熱噴涂發(fā)明一個(gè)潔凈，良好，平整的混凝土根底外表。

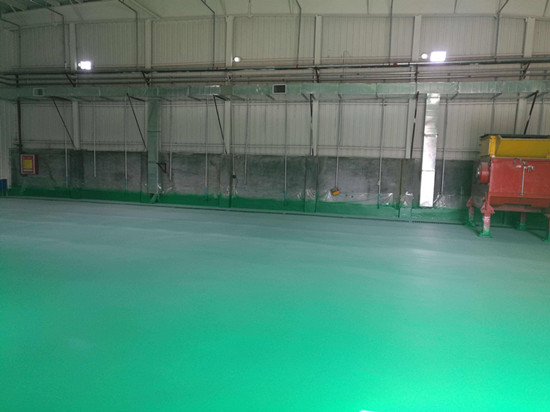

如何做好聚脲防腐基層處理？


　　其次是噴涂聚脲對碳鋼和有色金屬的外表處置請求。碳鋼必需停止干噴砂處置，隨著環(huán)保的請求越來越嚴(yán)，濕噴砂，水噴砂或者水射流相應(yīng)呈現(xiàn)，筆者仍然不引薦停止有水外表處置，這與聚脲的特性是有關(guān)系的。



　　干噴砂處置盡量請求Sa2.5級(jí)，磨料盡量運(yùn)用非金屬類物質(zhì)，如石榴石，石英砂等，盡量滿足GB8923規(guī)范請求，在無法滿足此條件下能夠選擇人工機(jī)械打磨，倡議運(yùn)用砂紙片或者百葉片停止打磨，級(jí)別必需到達(dá)St3及以上，十字穿插停止，zui大可能造出一定的外表粗糙度，防止運(yùn)用鋼絲輪打磨形成的污染和光滑層外表。外表灰塵運(yùn)用枯燥無油的干凈緊縮空氣吹掃潔凈，關(guān)于人工打磨外表假如條件允答應(yīng)以運(yùn)用酒精停止擦洗，在擦洗過程中留意良好通風(fēng)，堅(jiān)持平安。



　　有色金屬外表致密性大大超越碳鋼，筆者不倡議人工打磨，必需運(yùn)用干噴砂輕掃一遍，增加較小的外表粗糙度，依據(jù)經(jīng)歷，粗糙度大約在40微米就能夠了。無論是碳鋼外表處置，有色金屬外表處置，底涂的選擇十分重要，筆者倡議選擇耐陰極剝離底涂料，完整能夠滿足聚脲噴涂所請求的附著力，其中順締一款聚脲專用底涂料拉拔測試曾經(jīng)到達(dá)11.2MPa。



　　總之，聚脲這款防腐蝕防水資料運(yùn)用好了就是精品，否則就會(huì)變成渣滓，決議此種質(zhì)量成敗的關(guān)鍵在于基層的處置質(zhì)量和底涂料的選擇。筆者從大量的案例來看聚脲質(zhì)量70%在于基層處置，30%在于資料和工藝。



　　假如控制了這兩點(diǎn)就會(huì)如魚得水運(yùn)用這種高端防腐蝕防水資料，置信在環(huán)保的今天，請求VOC含量是質(zhì)量低于本身涂料質(zhì)量10%以下，或者不含VOC的高固分資料越來越被防腐界喜愛，其中無溶劑涂料，熱噴涂聚脲，電泳涂料，粉末涂料水性涂料熱度zui高。
